Pano içinde aynı potansiyeli birden fazla klemense vermenin iki yolu vardır: harici kabloyla manuel köprü veya jumper (köprü çubuğu). WAGO'nun PerfectMatch jumper sistemi TopJob S 2000 klemenslerine fiziksel olarak tam uyar; saniyeler içinde paralel hat oluşturur. Bu yazı jumper seçim mantığını ve doğru kullanım pratiğini özetler. TopJob S 2000 yazımız temel platformu açıklar.
Jumper Neden Gerekli?
Endüstriyel panoda aynı potansiyel (faz veya nötr) çoğu zaman birden fazla devreye yayılır. Örnek: kontrol gerilimi (24 V DC) PLC, röleler ve sinyal lambalarına aynı kaynaktan dağılır. Bu paralel bağlamayı yapmanın yolları:
- Harici kablo: Her klemens arasında ayrı kablo çekme. Karmaşık, görsel olarak okunamaz.
- Çıkışlı klemens: 1 giriş + N çıkış özel klemens. Kompakt ama esnek değil.
- Jumper (köprü çubuğu): Standart klemenslerin üzerine takılan metal köprü. Esnek, hızlı, ekonomik.
Jumper özellikle 2-10 paralel klemens için en optimal çözümdür.

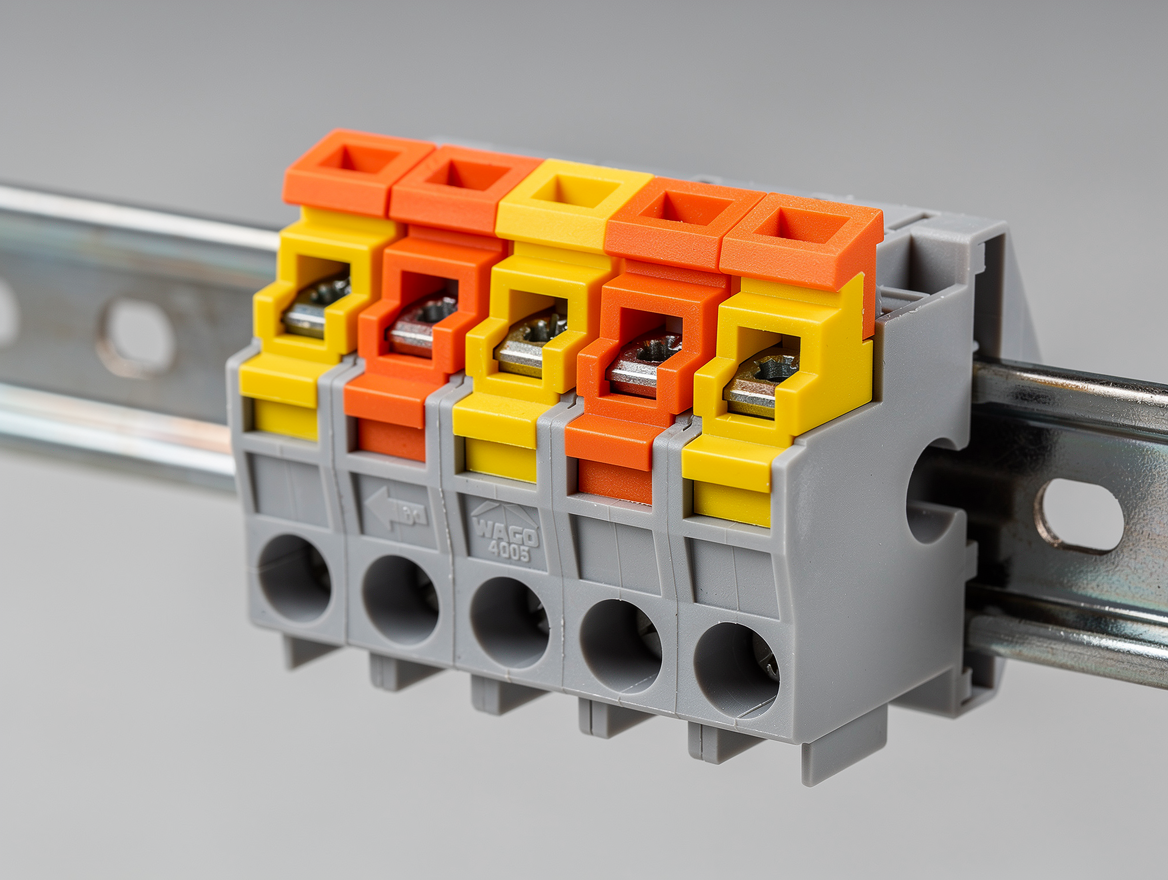

PerfectMatch Tasarımı
WAGO PerfectMatch jumper sistemi tipik tasarım özellikleri:
- Plastik (PA66) izoleli üst gövde — yan yana karışmaz
- Alttan çıkık metal bara — klemens üst yüzeyine oturarak elektriksel temas
- Sabitleme klipsleri — sallanmaz, kayma yapmaz
- Renkli üst yüzey — devre kodlama için
- Kesim sınırları belirgin — yan keski ile rahatlıkla küçültülür
Konfigürasyonlar ve Stoklu Modeller
| Yol Sayısı | Tipik Akım | Tipik Kullanım |
|---|---|---|
| 2 yollu | 25 A | Çiftli paralel |
| 3 yollu | 25 A | Üçlü paralel |
| 4 yollu | 25 A | 4 paralel devre |
| 10 yollu | 25 A | Kesilebilir, esnek |
| 50 yollu | 25-41 A | Büyük ana dağıtım |
10'lu jumper en versatile seçimdir. Sahada gerekirse 2'li, 3'lü, 4'lü gibi her boyuta yan keski ile kesilebilir. Stokta sadece 10'lu bulundurmak çok sayıda farklı boy stok tutmaktan daha pratiktir.
Sahada Zaman Tasarrufu
Karşılaştırma yapalım — 8 klemensli paralel bir besleme hattı için:
- Harici kablo ile: 7 kablo kesimi + 14 ferrül + 14 bağlantı = ~10 dakika
- Çıkışlı klemens (1×8) ile: 1 ürün + 8 çıkış bağlantı = ~3 dakika
- 10'lu jumper ile: Yan keski 2 sn (1 kesim) + üstten oturtma = ~30 sn
Jumper en hızlı seçenektir; özellikle pano üreticisi için iş gücü maliyeti açısından kritik avantaj sağlar.
Hangi Senaryoda Hangisi?
- 2-4 paralel: Jumper (2'li, 3'lü, 4'lü)
- 5-10 paralel: Jumper (10'lu kesilmiş veya çıkışlı klemens)
- 10-20 paralel: Çıkışlı klemens veya 50'li jumper
- 20+ paralel: Bara (PE klasik bakır bara) veya birden fazla çıkışlı klemens
- Sık değişen pano (test): Jumper (sökme-takma kolay)
- Sabit ana dağıtım: Çıkışlı klemens (görsel kompakt)
Karsen'de Sık Tüketilen Jumperlar
- 2'li PerfectMatch (TopJob S 2000 için)
- 4'lü PerfectMatch
- 10'lu kesilebilir PerfectMatch
- Renkli versiyon (faz/nötr/PE ayrımı için)
- 50'li sipariş üzerine
Klemens kesiti, yol sayısı ve adet listenizi paylaşın. Aynı gün teklif gönderelim.
