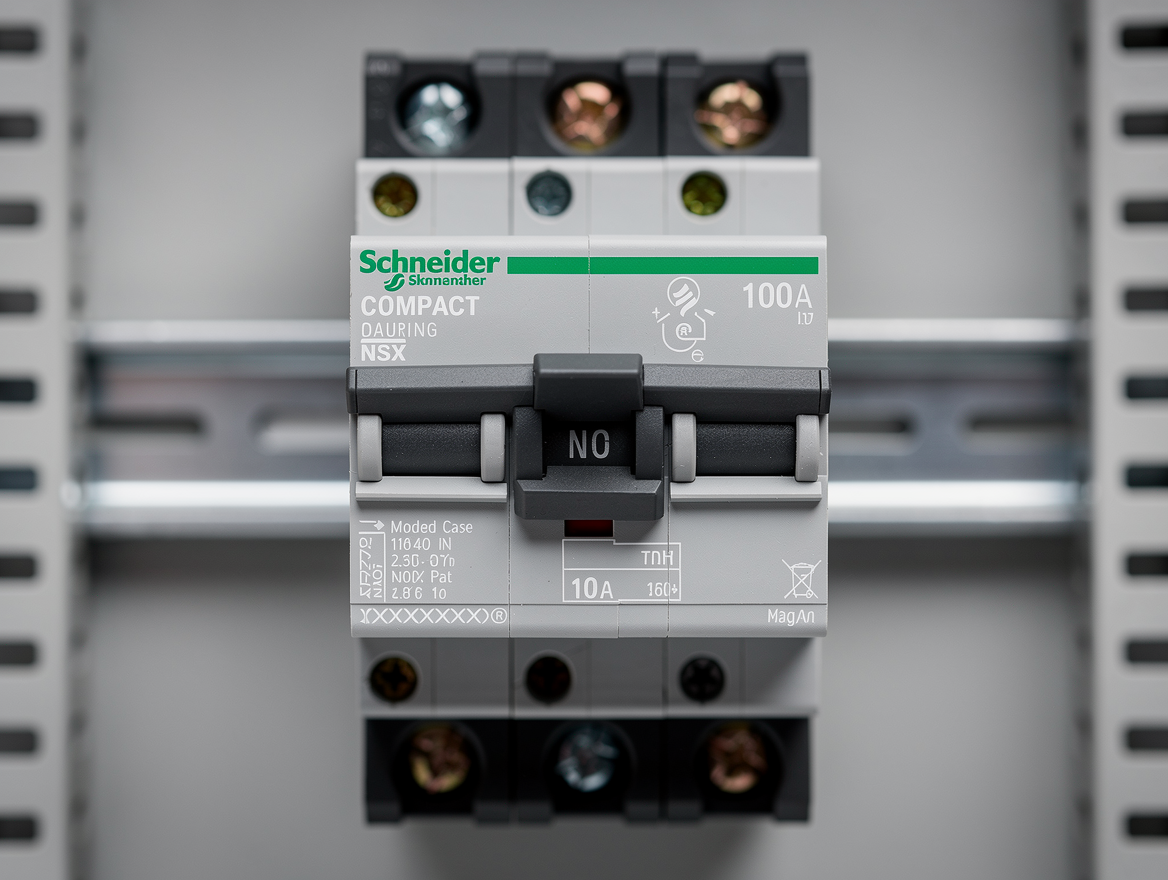

Schneider ComPact NSX, ana dağıtım panosu MCCB segmentinin standart ürünüdür. 16-630 A aralığında, kompakt boyutta ve Micrologic elektronik koruma ünitesiyle sunulur. Bu yazı NSX'in yerini, Micrologic versiyonlarını ve seçim kriterlerini özetler.
MCCB ve MCB Yer Ayrımı
Pano koruma cihazları iki ana segmente ayrılır:
- MCB (Miniature Circuit Breaker): DIN ray, modüler, 0.5-125 A — Easy9, Acti9
- MCCB (Molded Case Circuit Breaker): Plastik gövde, sabit montaj, 16-630 A — ComPact NSX
NSX ana dağıtım, motor besleme ve büyük yük koruması için kullanılır.
NSX Akım Aralığı
| Model | Akım Aralığı | Kesme Kapasitesi |
|---|---|---|
| NSX100 | 16-100 A | 25-150 kA |
| NSX160 | 40-160 A | 25-150 kA |
| NSX250 | 100-250 A | 25-150 kA |
| NSX400 | 160-400 A | 36-150 kA |
| NSX630 | 250-630 A | 36-150 kA |
Micrologic Elektronik Koruma
Klasik MCCB termik bimetal + elektromagnetik koruma içerir. Micrologic ise mikroişlemci tabanlı elektronik koruma sunar:
- Micrologic 2: Standart termik + magnetik (LSI temel)
- Micrologic 5: Elektronik koruma + ölçüm (akım, V, P)
- Micrologic 6: + selektif kaçak akım koruma (toprak kaçak)
- Micrologic 7: + selektif aşırı akım koruma + diferansiyel
Standart proje için Micrologic 5 yeterli; gelişmiş izleme + selektivite için Micrologic 6/7 önerilir.
Tipik Kullanım Yerleri
- Trafo sekonderinden ana panoya giriş kesicisi
- Apartman blok ana koruma
- Üretim hatlarının ana hat besleme
- Büyük motor besleme (75-200 kW)
- MCC (Motor Control Center) giriş koruma
- Yedek jeneratör kapasiteli pano
Modbus İletişim ve SCADA
Micrologic 5/6/7 + opsiyonel Modbus iletişim modülü ile NSX pano dışına gerçek zamanlı veri gönderir:
- Anlık akım (her faz)
- Anlık gerilim (faz-faz, faz-N)
- Aktif/Reaktif güç
- cos φ ve THD
- Trip nedeni (aşırı yük, kısa devre, kaçak akım)
- Geriye dönük olay logu
EcoStruxure Power veya 3. parti SCADA bu verileri okur; enerji izleme ve predictive maintenance temel altyapısı oluşur.
Karsen'de NSX Tedariği
- NSX100, NSX160, NSX250 standart akımlar 5-7 iş günü
- NSX400, NSX630 büyük modeller 7-10 iş günü
- Micrologic 5 standart, 6/7 sipariş üzerine
- Modbus iletişim modülü ek 3-5 gün
Pano nominal akımı + Micrologic versiyonu paylaşın. Karsen olarak NSX + Micrologic + iletişim modülü komple paketi sunalım.
