Onka, Türkiye merkezli bir elektrik dağıtım ekipmanları üreticisidir. MCB (minyatür devre kesici) sigorta otomatları, bara sistemleri, pano prizleri ve dağıtım pano aksesuarlarıyla konut ve endüstriyel tesis projelerinde yaygın kullanım alanı bulur. Sigorta eğri karakteristikleri yazımızda B, C ve D tipi kesici seçimini detaylı inceleyebilirsiniz.

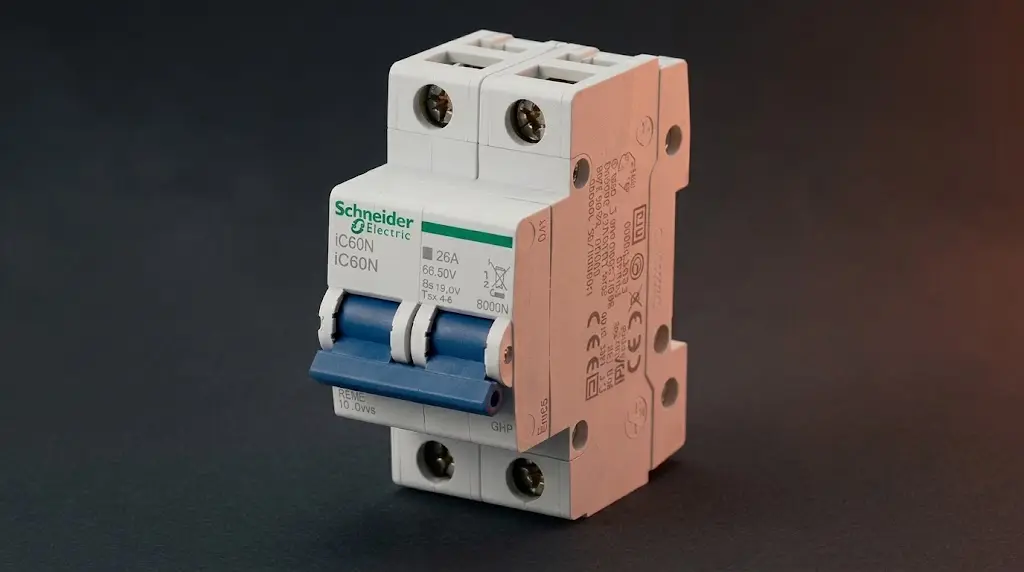

MCB Tip ve Kutup Seçimi
| Parametre | Seçenek | Kullanım |
|---|---|---|
| Kutup sayısı | 1P / 2P / 3P / 4P | Faz sayısına göre — monofaze: 1P veya 2P (faz+nötr) |
| Karakteristik (Eğri) | B / C / D | B: aydınlatma, C: motor+genel, D: yüksek kalkış akımlı yük |
| Anma akımı (Idn) | 6–63 A | Tasarım akımının %125'i — iletkenden küçük olmalı |
| Kısa devre kapasitesi (Icn) | 4,5 / 6 / 10 kA | Tesisat kısa devre akımına göre — düşük seçim tehlikeli |

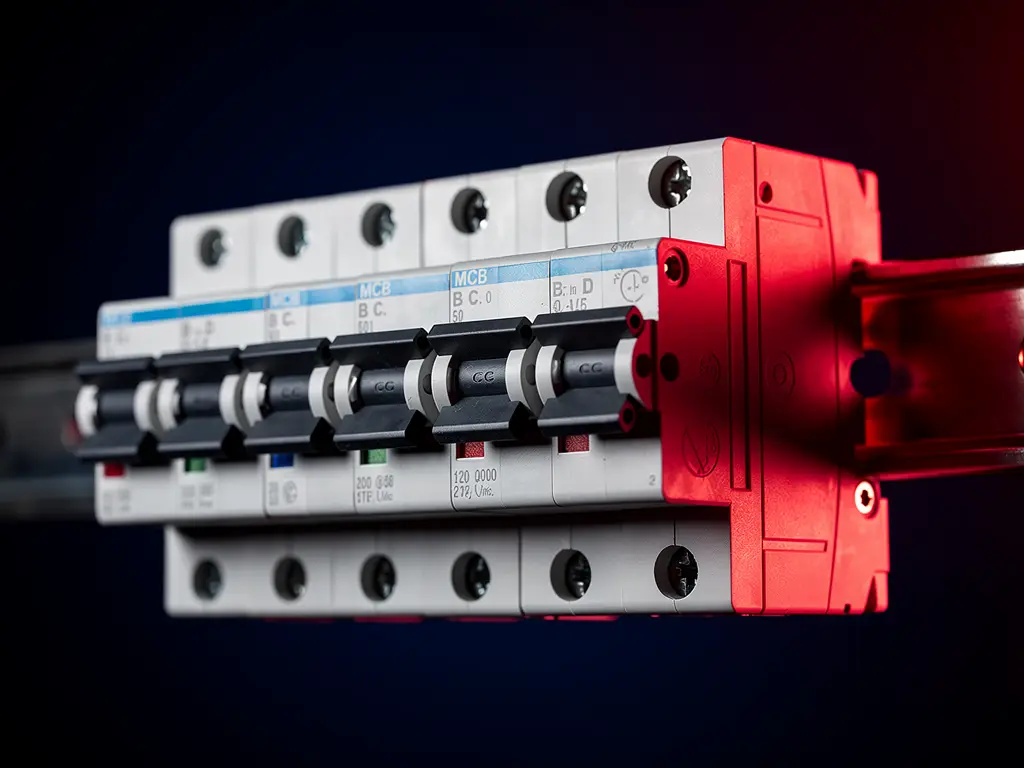

B, C, D Karakteristik Eğrisi
- B eğrisi (3–5×In): Aydınlatma, küçük rezistif yükler — düşük kalkış akımlı devreler
- C eğrisi (5–10×In): Genel amaçlı, motorlar, trafo beslemesi — en yaygın seçim
- D eğrisi (10–20×In): Büyük transformatörler, UPS sistemleri — çok yüksek kalkış akımlı
Kesici karakteristiklerini daha ayrıntılı incelemek için sigorta eğri karakteristikleri ve Schneider iC60 devre kesici yazılarımıza bakabilirsiniz.
Bara Sistemleri
Onka bara sistemleri, dağıtım panolarında faz-nötr-toprak iletkenlerini DIN ray üzerinde toplu dağıtmak için kullanılır:
- N/PE bara: Nötr ve toprak iletken ortak bağlantı — dağıtım panosu içi
- Faz barası (köprü): Birden fazla MCB'yi tek beslemeden paralele bağlama — gruplayarak devre kesici köprüleme
- Akım kapasitesi: 100A – 1250A arası bara — hat kesiti ve yük akımına göre seçilir
MCB seçiminde anma akımı (Idn) ile birlikte kısa devre kapasitesini (Icn) mutlaka kontrol edin. TEDAŞ trafo merkezine yakın konumdaki panolarda kısa devre akımı 10 kA'yı aşabilir — bu durumda 4,5 kA'lık ekonomik model yeterli olmaz, tehlikelidir.
Pano Prizi ve Aksesuarlar
- Pano prizi: IP44 koruma, 16A–32A — servis teknisyeni el aleti beslemesi
- MCB kilit: Yetkisiz kontak kapatmayı engelleyen plastik kilit kapağı
- Acil durdurma modülü: MCB üzerine takılan, uzaktan devre kesme sinyali alır

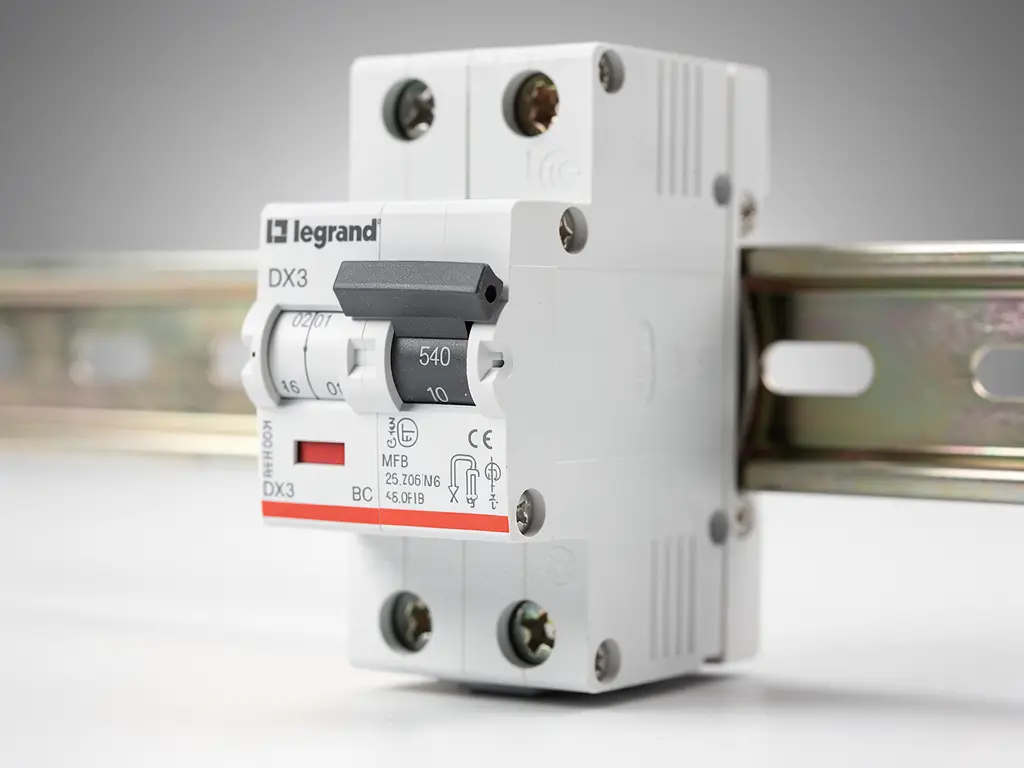

Dağıtım panosu tasarımında Legrand DPX3 kesici ve Eaton NZM kesici yazılarımıza da bakabilirsiniz.
MCB tipi, akımı ve kısa devre kapasitesini paylaşın; stoklu Onka fiyatı verelim.
