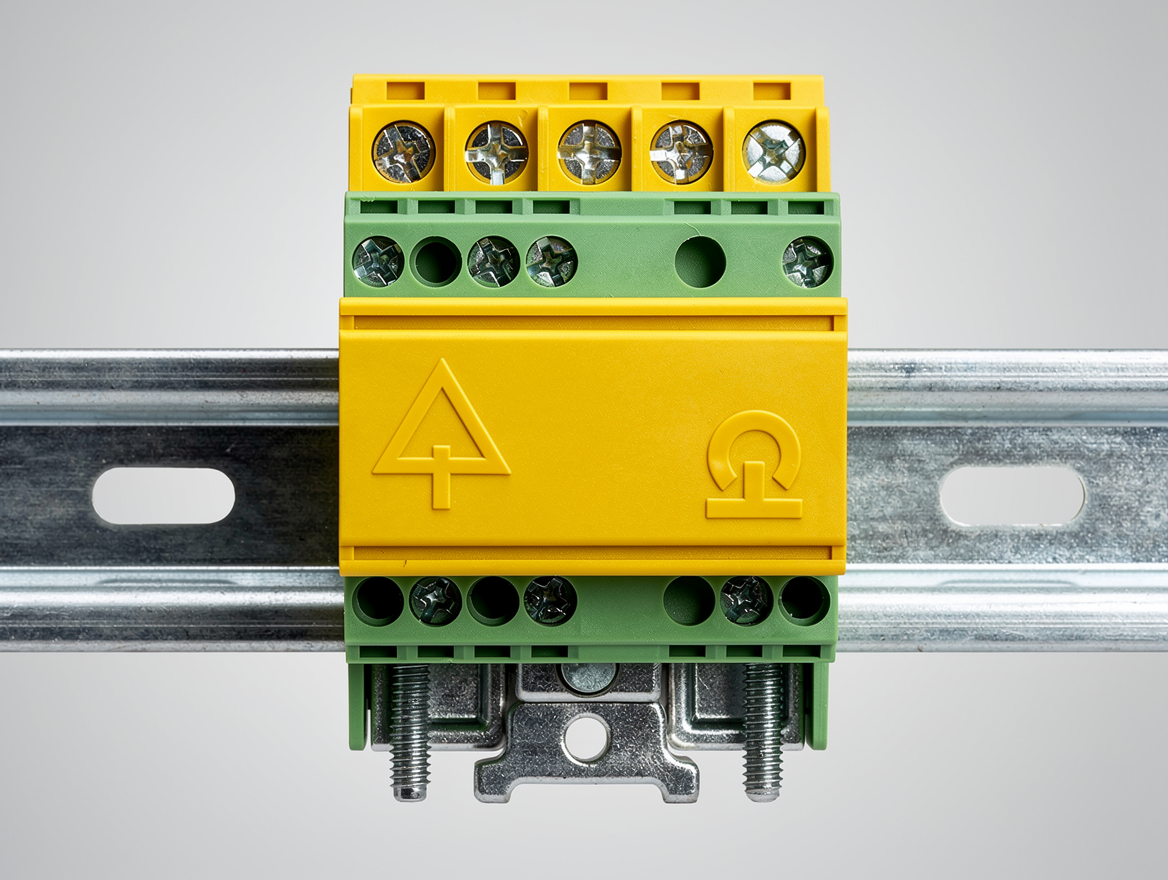

Toprak (PE) klemensi, panonun en az önemli görünen ama insan güvenliği açısından en kritik bileşenidir. Standart klemensten farklı olarak DIN rayını toprak iletkenine dönüştürür ve IEC 60947-7-2 testlerinden geçer. Sarı-yeşil renk uluslararası zorunlu standart; başka hiçbir devre bu renkte olamaz. Bu yazı PE klemens seçim mantığını ve sahaya pratik özetler. Topraklama sistemleri ve DS/STB/DC karşılaştırma yazılarımıza da bakın.
Neden Özel Bir Klemens?
Standart klemens DIN raya yalnızca mekanik olarak takılır; rayın metal olmasıyla bir alakası yoktur. PE klemensi ise farklı: tabanından DIN rayla elektriksel temas kurar. Bu sayede ray, panonun toprak iletkenine dönüşür ve tüm panodaki PE klemensler ortak bir potansiyele bağlanır.
Bu yapı sayesinde her PE klemensi ayrı bir bara veya kablo gerektirmeden tüm panoyu toprak gerilim ortamına alır. IEC 60947-7-2 standardı bu yapı için özel test prosedürleri tanımlar — toprak süreklilik direnci, akım taşıma kapasitesi ve mekanik dayanım.
Sarı-Yeşil Renk Standardı
IEC 60446 ve onun Türkçe karşılığı TS EN 60446 standardı, toprak iletkeni rengini sarı-yeşil çizgili olarak belirler. Bu standart insan güvenliği için kritik:
- Pano içinde teknisyen toprak iletkenini görsel olarak tanır
- Bakım sırasında karıştırma riski sıfıra iner
- Uluslararası kabul; AB, Türkiye, Kuzey Amerika ortak standart
- Diğer hiçbir devre sarı-yeşil olamaz — sadece PE
Bazı sahada sarı-yeşil PE yerine yeşil tek renkli klemens kullanma alışkanlığı görülür. Bu standart dışıdır; denetimde bulguya konu olur. Karsen olarak her zaman sarı-yeşil çift renkli orijinal Molwex PE klemensleri tedarik eder.
PE Klemensi Tipleri
Molwex PE klemensleri üç ana seri etrafında düzenlenir:
- DS-PE (push-in toprak): Otomasyon paneli, OEM makine, hızlı pano
- STB-PE (yaylı toprak): Standart endüstri, geniş kesit ana giriş
- DC-PE (vidalı toprak): Klasik proje, yüksek titreşim, demir-çelik
Üçü de aynı IEC 60947-7-2 sertifikasyonuna sahip; sadece bağlama mekanizması farklı. Sahada kullanılan ana seri ile aynı tip PE klemens tercih edilmesi pano tutarlılığı açısından önerilir.
Çıkışlı PE Klemensi: Bara Yerine Bir Klemens
Pano içinde 8+ toprak hattı varsa klasik yaklaşım bakır PE bara monte etmektir. Modern alternatif ise çıkışlı (multi-output) PE klemensi kullanmaktır:
- 1×8 PE klemensi tek girişten 8 toprak çıkışı sağlar
- 1×12 PE klemensi 12 toprak çıkışı
- Standart DIN ray üzerine monte edilir, özel bara yatağı gerekmez
- Etiketleme kolay; her toprak hattı tek bakışta görünür
Toprak Süreklilik Testi ve Uygunluk
Devreye alma sırasında pano içindeki PE bağlantısı test edilir. Standart hedef değer panodaki en uzak PE noktası ile ana giriş PE klemensi arası direncin 0.1 ohm altı olmasıdır.
PE klemensi DIN ray ile geniş temas yüzeyi sayesinde bu testten kolayca geçer. Standart klemens raya monte edilse bile rayla elektriksel temas garantili değildir; bu test başarısız olabilir. Bu yüzden toprak hatlarında mutlaka sertifikalı PE klemensi kullanılmalıdır.
Ana Giriş PE Klemensleri
Trafo sekonderinden gelen ana topraklama hattı (genelde 25-95 mm² kesit) için PE klemensi seçiminde özel kriterler vardır:
- Yüksek kesit destegi: STB-PE ve DC-PE 95 mm²'ye kadar mevcut
- Geniş ray teması: Ana giriş PE klemensinin taban yüzeyi standart klemenstan büyük
- Çift kabuk: Ek mekanik koruma için sertifikalı çift yapı
- Etiket alanı: "MAIN PE" gibi açıklayıcı etiket için geniş alan
Karsen'de Sık Tüketilen PE Modelleri
- DS-PE 2.5, 4, 6, 10 mm² (push-in toprak)
- STB-PE 2.5, 4, 6, 10, 16, 25 mm² (yaylı toprak)
- DC-PE 2.5, 4, 6, 10, 16, 25 mm² (vidalı toprak)
- STB-PE 1×4 (10/2.5) ve 1×8 (16/4) çıkışlı PE
- Ana giriş PE 50 mm² (sipariş üzerine, 3-5 iş günü)
- PE etiket plakası ve ara plaka aksesuarları
Kesit, seri (DS/STB/DC) ve çıkış sayısı (tek mi çıkışlı mı) belirtin. Aynı gün teklif gönderelim. Toprak süreklilik testi öncesi keşif desteği sağlanır.
