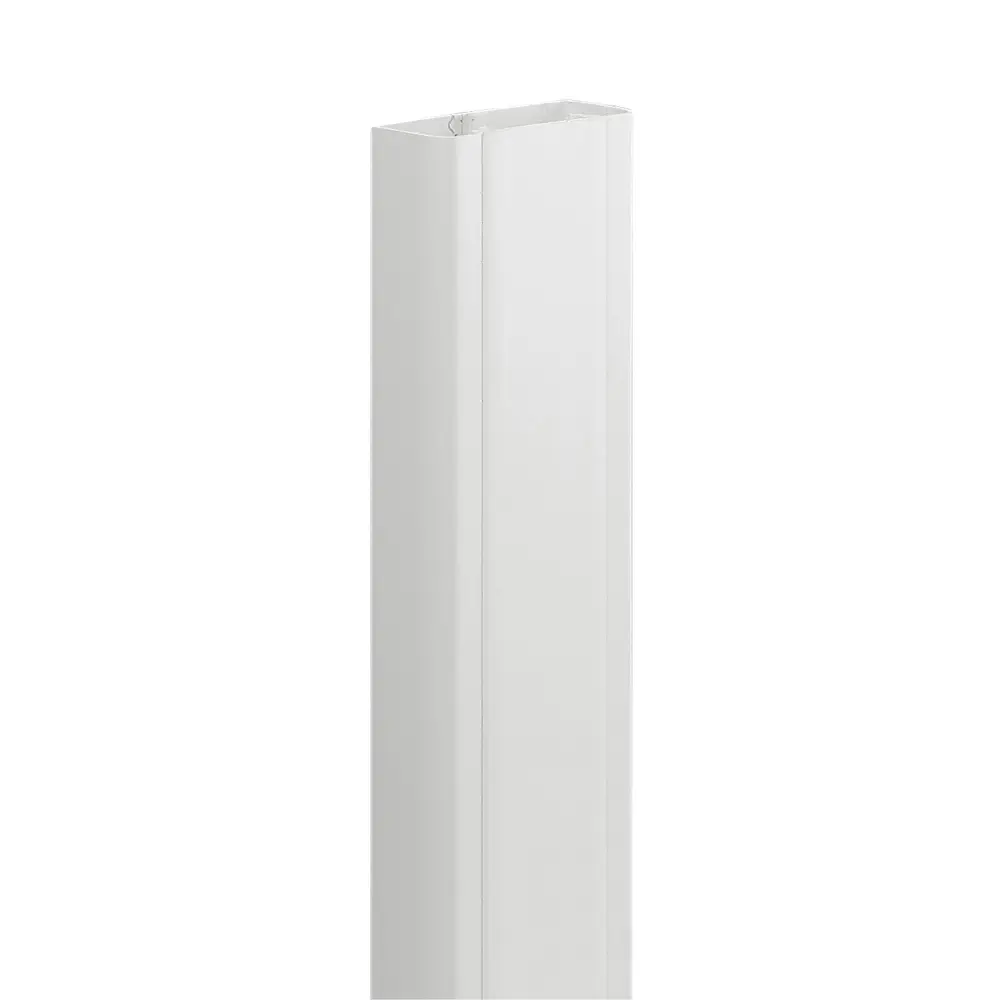

Legrand DLP kanal sistemi, iç mekânlarda kabloyu duvar yüzeyinde organize taşımanın AB normlarına uygun çözümüdür. Tek bölmeli DLP ve çok bölmeli DLP-S serileri farklı kablo gruplarını ayrı kompartmanlarda taşıyarak EMC parazitini önler. Bu rehber serilerin ölçü tablolarını, aksesuar listesini ve doğru seçim için pratik karar adımlarını sunar. Legrand kablo kanalları hakkında genel bilgi ile birlikte okumanız önerilir.
DLP Sistemi Nedir ve Ne Çözer?
DLP, Legrand'ın iç mekân kablo yönetiminde tasarladığı modüler PVC profil ailesidir. İsmin açılımı Distribution Linéaire Plus olup, kabloyu duvar veya tavan boyunca düz hat boyunca taşıyan ve istenildiği noktada priz, anahtar ya da data modülü ekleyebilen bir sistemdir.
Klasik boru içinden kablo geçirmeye göre üç temel avantaj sunar:
- Erişilebilirlik: Snap-on (yapıştırma kapaklı) yapı sayesinde alet kullanmadan açılır, kablo eklenip çıkarılır.
- Estetik: Beyaz, alüminyum görünümlü ve özel renk seçenekleri iç mimari uyumunu sağlar.
- Modülerlik: Aynı profilin üzerine Legrand Mosaic priz, RJ45 data, USB şarj modülü doğrudan takılabilir.
DLP, DLP-S ve Mini Seriler — Ölçü Tablosu
Aşağıdaki tablo Karsen kataloğunda en sık tüketilen DLP profillerini ve önerilen kullanım yerini gösterir. Ölçü yüksek × genişlik formatındadır.
| Profil | Ölçü (mm) | Bölme | Önerilen Uygulama |
|---|---|---|---|
| DLP Mini | 16×16 | Tek | Telefon, sinyal, ince enerji |
| DLP Mini | 20×12 | Tek | Anahtar besleme hattı |
| DLP | 35×80 | Tek | Standart ofis duvarı priz hattı |
| DLP | 35×105 | Tek | Orta yoğunluk priz + sinyal |
| DLP | 35×150 | Tek | Yüksek priz yoğunluğu |
| DLP-S | 50×80 | 2 bölme | Enerji + zayıf akım ayrımı |
| DLP-S | 50×105 | 2-3 bölme | Toplantı odası ana hattı |
| DLP-S | 65×150 | 3 bölme | Enerji + data + telefon |
| DLP-S | 65×195 | 3-4 bölme | Açık ofis perimetre |
| DLP-S | 65×220 | 4 bölme | Eğitim laboratuvarı, mağaza |
Profilin yüksekliği (35, 50, 65 mm) kabloyu duvardan ne kadar dışarı çıkaracağını belirler. Genişlik (80–220 mm) ise ne kadar kablo sığacağını ve üzerine takılabilecek priz modülü adedini etkiler.
Kanal sığasını planlarken kabloların %60 doluluk oranı kuralına uyun. Aşırı dolu kanalda ısı birikir, kablonun maksimum akım taşıma kapasitesi düşer ve gelecekte yeni kablo ekleme imkânı kalmaz. Kablo kesit hesabı sırasında bu kuralı da hesaba katın.
Tek Bölmeli mi Çoklu Bölmeli mi?
DLP ve DLP-S arasındaki seçim, kablo gruplarının birbirine olan etkisi ile ilişkilidir. Aynı kanal içine farklı sinyal sınıflarındaki kabloları koyduğunuzda EMC paraziti, dengesiz topraklama ve hatta veri kaybı yaşanabilir. Çözüm, her sınıfa ayrı bir bölme vermektir.
Tek Bölmeli (DLP) Tercih Edilir
- Yalnızca enerji kabloları geçecekse
- Yalnızca zayıf akım/data geçecekse
- Konut ortamı, küçük ofis tek priz hattı
- Bütçe kısıtı varsa ve EMC ayrımı zorunlu değilse
Çoklu Bölmeli (DLP-S) Tercih Edilir
- Enerji + data + telefon aynı kanalda taşınacaksa
- Kurumsal ofis, eğitim kurumu, sağlık tesisi
- Topraklama bölmesi ayrı olması gereken hastane/laboratuvar
- İleride kablo ekleme olasılığı yüksekse
Aksesuar Listesi — Bağlantı ve Şekil Parçaları
DLP kanalın doğru çalışması için tek başına profil yeterli değildir. Köşeleri dönmek, T'ye ayırmak ve hattı sonlandırmak için orijinal Legrand aksesuarları gereklidir. Aşağıdaki en sık kullanılan parçalardır.
| Aksesuar | İşlev | Tipik Kod Formatı |
|---|---|---|
| Birleştirme parçası | İki profil ucunu uzunluk eklenmesi için bağlar | 0 308 xx |
| İç köşe (90°) | İç bükey duvar dönüşü | 0 311 xx |
| Dış köşe (90°) | Dış bükey duvar dönüşü | 0 312 xx |
| Düz köşe (T) | Üçüncü yöne dallanma | 0 313 xx |
| Son kapak | Hattın sonunu kapatır | 0 314 xx |
| Düz kavşak | Aynı seviyede iki kanal birleşimi | 0 315 xx |
| Bölme ayracı | DLP-S içinde ek kompartman oluşturur | 0 318 xx |
| Mosaic çerçevesi | Priz/data modülü adaptörü (2'li, 4'lü, 8'li) | 0 740 xx |
Aksesuar kodlarındaki son iki rakam profil ölçüsünü belirtir (örneğin "11" 35×80 için, "13" 50×105 için). Sipariş öncesinde profil ölçüsü ile aksesuar son kodu mutlaka eşleşmelidir.
Ofis ve Endüstriyel Uygulama Farkı
DLP, doğası gereği iç mekân için tasarlanmış bir PVC sistemdir. Endüstriyel ortamda kullanılırken bazı kısıtlara dikkat etmek gerekir.
- Sıcaklık: PVC'nin sürekli çalışma sıcaklığı -5°C ile +60°C arası. Boya fırını yanı veya soğuk hava deposu için uygun değildir.
- Mekanik darbe: IK07 koruma sınıfı vardır; ağır endüstriyel makine yanında metal kanal tercih edilmelidir.
- Kimyasal direnç: Asit/bazik buhar bulunan ortamlarda renk değişimi ve sertleşme olabilir.
- UV: Dış mekân ve cam fanus altı için UV dayanımlı klemens taşıyıcılar gibi alternatif çözümler değerlendirilmelidir.
Endüstriyel ortamda kontrol odası, pano içi kablo organizasyonu ve operatör konsolu çevresinde DLP rahatlıkla kullanılabilir; üretim sahasında ise metal galvaniz tava tercih edilmelidir. Elektrik pano tasarımı sırasında bu farkları göz önünde bulundurun.
Karsen'de Sık Tüketilen DLP Profilleri
Karsen Elektrik olarak DLP ve DLP-S serilerinin sık tüketilen ölçülerini stokta tutar. Aşağıdaki profiller sürekli stok olarak bulundurulur:
- DLP 35×80 — beyaz, 2 metre boy
- DLP 35×105 — beyaz, 2 metre boy
- DLP-S 50×105 — beyaz, 2 metre boy, 2 bölme
- DLP-S 65×150 — beyaz, 2 metre boy, 3 bölme
- DLP-S 65×195 — beyaz, 2 metre boy, 4 bölme
- Aksesuar setleri: iç-dış köşe + T + son kapak (her ölçü için)
Özel renk (alüminyum eloksal, parlament gri) ve özel ölçü siparişlerinde Legrand Türkiye'den 5 iş günü içinde temin edilir.
Toplu DLP projelerinde (200 metre üzeri) keşif desteği veriyoruz: proje planı üzerinden gerekli profil + aksesuar listesi çıkarılır, EMC ayrımı gerektiren bölmeler işaretlenir ve sipariş hatasız sevk edilir. Talebinizi iletmek için tıklayın.
