Özet

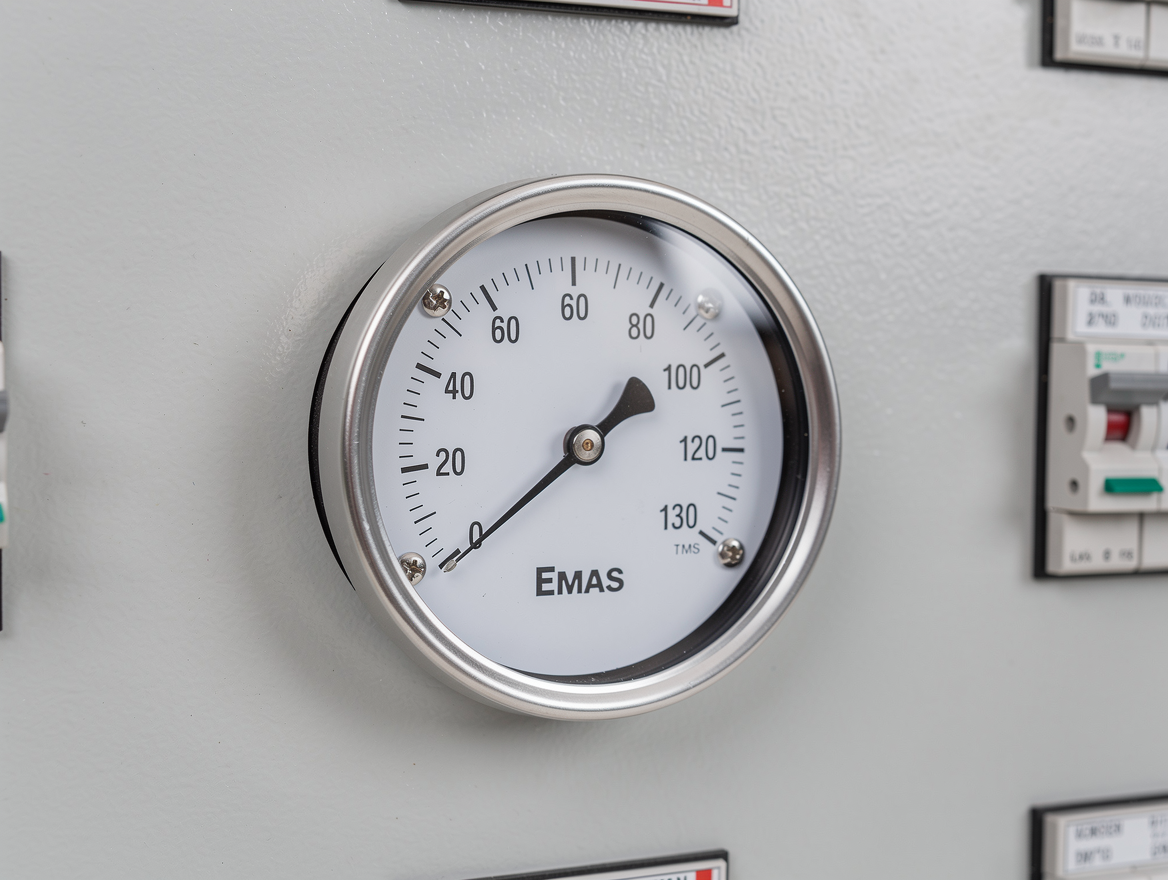

Emas analog voltmetre ve ampermetre pano göstergeleri dijital ölçüm cihazlarına rağmen birçok endüstri panosunda hâlâ kullanılır. Anlık trend okuma, dijital ekran arıza dayanımı ve maliyet avantajları sayesinde. Bu yazı boyut ve uygulama seçimini özetler.
Standart Boyutlar
- Ø48 mm: Kompakt panel
- Ø72 mm: Standart endüstri
- Ø96 mm: Büyük pano, uzak görüş
- Kare 72×72 mm: Modüler pano
- Kare 96×96 mm: Ana dağıtım panosu
AC ve DC Versiyonlar
- AC Voltmetre: 0-500V tipik, faz-faz veya faz-N ölçüm
- AC Ampermetre: Akım trafosu (CT) gerekir. Standart x/5A veya x/1A skala
- DC Voltmetre: 0-30V, 0-60V (batarya, doğrultucu)
- DC Ampermetre: Şönt ile yüksek akım ölçüm
Analog vs Dijital — Karşılaştırma
| Özellik | Analog | Dijital |
|---|---|---|
| Trend okuma | İğne hareketi - kolay | Sayı - zihinsel hesap |
| Hassasiyet | ±%1-2.5 | ±%0.1-0.5 |
| Arıza dayanım | Yüksek (mekanik) | Orta (elektronik) |
| Bakım gereksinim | Yok | Periyodik kalibrasyon |
| Veri kayıt | Yok | Var (Modbus opsiyon) |
| Maliyet | %100 (baseline) | %150-200 |
| Tipik kullanım | Sürekli izleme | Hassas ölçüm + kayıt |
İpucu
Karma kullanım iyi bir dengeleyici çözüm: ana göstergeler analog (operatör anlık trend), enerji izleme dijital (data kayıt). Her ikisinin avantajından yararlanırsınız.
Akım Trafosu ile Bağlantı
AC ampermetre yüksek akım için akım trafosu (Current Transformer - CT) ile bağlanır:
- Sınıf 1: %1 hassasiyet, standart kullanım
- Sınıf 0.5: %0.5 hassasiyet, hassas ölçüm
- x/5A: Ampermetre tarafında 5A
- x/1A: Düşük akım versiyon (uzun mesafe)
- Bobin: 100/5, 250/5, 500/5, 1000/5, 2500/5 standart
Karsen'de Stoklu
- AC Voltmetre Ø72 0-500V
- AC Ampermetre Ø72 0-x/5A (CT ile)
- DC Voltmetre Ø48 0-30V
- Kare 96×96 voltmetre ve ampermetre
- Akım trafosu (CT) seçenekleri
