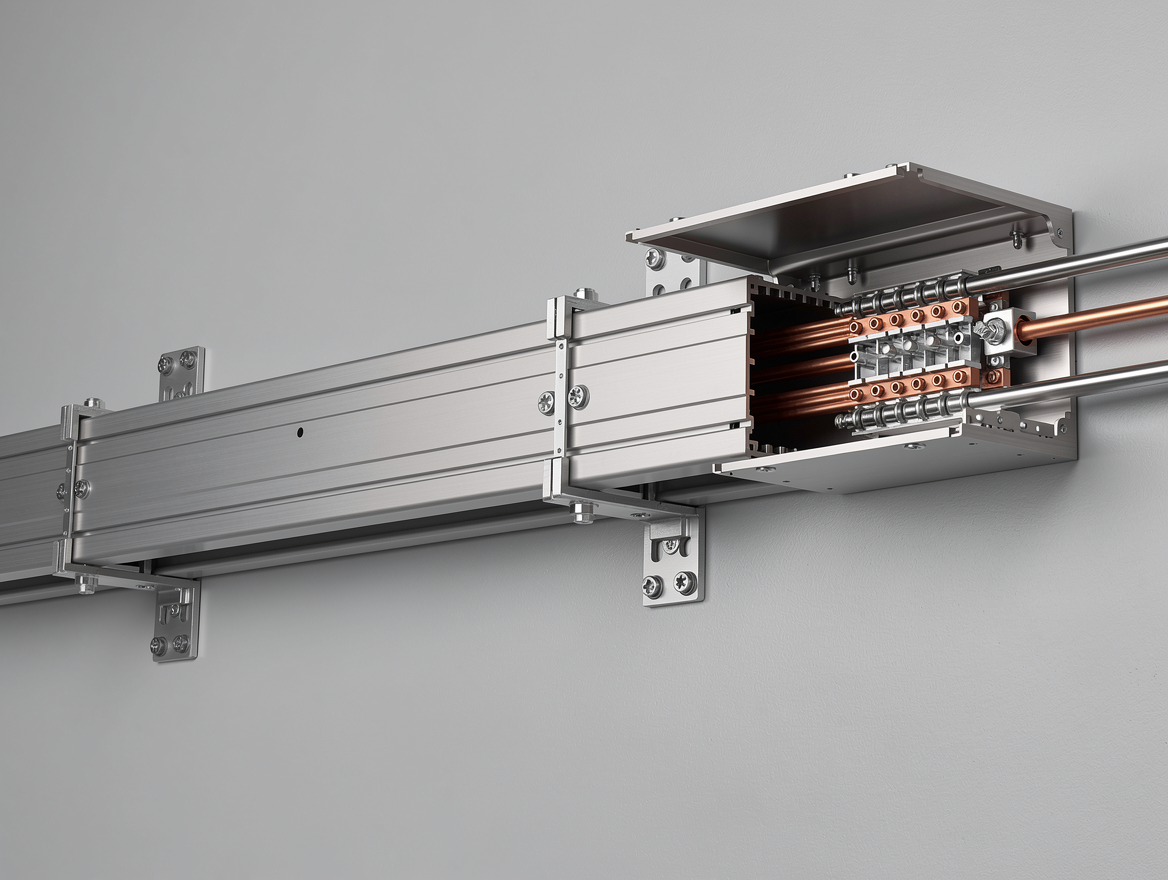

Bemis Elektrik, Bursa merkezli, 60'tan fazla ülkeye ihracat yapan Türk üretici; busbar trunking sistemlerinde 25A aydınlatma hattından 6300A ana dağıtıma kadar geniş bir aile sunar. Bu yazı 5 ana aileyi tanımlar, akım bandı / tesis / montaj tipine göre hangi ürünün seçilmesi gerektiğini özetler. Mevcut Bemis busbar sistemi tanıtım yazımız da tamamlayıcı içerik içerir.
Busbar Trunking Neden Tercih Edilir?
Klasik enerji çekimi kablo ve trunk birleşiminden oluşur: ana panodan kablo çekilir, dağıtım panosuna girer, oradan kollar dağılır. Busbar trunking aynı işi kanalize bara (paralel hat boyunca uzanan bakır veya alüminyum bara) ile yapar. Avantajlar:
- Montaj hızı: Kablo çekme süresinin 1/3-1/5'i kadar süre
- Genişleme: Aynı hat üzerinde T parça ile yeni besleme noktası eklenir; pano değiştirme yok
- Voltaj düşümü: Aynı akım için %30-50 daha düşük direnç
- Yangın güvenliği: Metal gövde, kablo izolasyon yangını yok
- Estetik: Yapı içine entegre, görünür bir kablo demeti yok
Aile 1: Aydınlatma Busbar (25-63A)
Düşük akım, çoklu armatür beslemeye özelleşmiş aile. Hat boyunca her 0.5-1 metrede bir hızlı klipsleme noktası bulunur; LED veya floresan armatür kabloyu fişle takıp çıkarır. Bakım ve genişleme dakikalar sürer.
- Kapasite: 25, 40, 63A
- Hat / faz: Tek faz veya 3 faz + nötr + toprak
- Tipik kullanım: AVM tavanı, depo askılı armatür, üretim atölyesi aydınlatma, otopark LED hatları
- IP: IP54 standart, IP55 nem ortam, IP65 dış mekân
Aile 2: Kompakt Güç Busbar (160-630A)
Bina içi orta yoğunluk güç dağıtımının iş gören sınıfı. Asansör motor besleme, depo dağıtım panosu hattı, küçük üretim atölyesinde MCC besleme bu aile ile yapılır.
- Kapasite: 160, 250, 400, 500, 630A
- Bara malzemesi: Bakır standart, alüminyum opsiyonel
- Tipik kullanım: Apartman katı dağıtım, küçük üretim, depo besleme
- IP: IP54 / IP55 standart
Aile 3: Orta Akım Güç Busbar (800-1600A)
Endüstriyel tesisin ana dağıtım omurgasını oluşturan akım bandı. Ana pano çıkışından MCC veya ek dağıtım panosuna kadar uzanır. Pasif soğutma ile çalışır.
- Kapasite: 800, 1000, 1250, 1600A
- Bara malzemesi: Bakır standart, alüminyum büyük tesisler için
- Tipik kullanım: Orta-büyük üretim tesisi ana hat, hastane yedek besleme, otel ana dağıtım
- IP: IP54 standart
Aile 4: Sandviç Busbar (2000-4000A)
Yüksek akımda alan tasarrufu ve manyetik alan kontrolü için sandviç teknolojisi devreye girer. Baralar izolasyon malzemesiyle sıkı paketlenir; aynı kapasite klasik yapıya göre %60-70 daha az hacim kaplar.
- Kapasite: 2000, 2500, 3000, 3200, 4000A
- Avantajı: Kompakt, düşük dış manyetik alan, faz dengesi yüksek
- Tipik kullanım: Veri merkezi (yüksek yoğunluk), büyük hastane, yüksek katlı bina ana kolon
- IP: IP54 / IP55 / IP65 (dış kolon)
Aile 5: Ana Dağıtım Busbar (5000-6300A)
Trafo sekonderinden ana panoya ya da büyük tesis MCC'sine direkt bağlantı için en üst akım bandı. Bu seviyede büyük kesitli alüminyum veya bakır baralar geniş yüzeyli alüminyum döküm gövde içine yerleştirilir.
- Kapasite: 5000, 5500, 6300A
- Bara: Bakır veya yüksek saflıkta alüminyum
- Tipik kullanım: Endüstriyel tesis trafo bağlantısı, büyük üretim hattı ana kolon, AVM süper kompleks
- Soğutma: Pasif (kanatçık yüzey), +40°C üzeri derating
Akım Bandı / Tesis Eşleme Haritası
| Tesis Tipi | Önerilen Akım Aralığı | Bemis Ailesi |
|---|---|---|
| Konut blok katı | 160-250A | Kompakt güç |
| Depo / Atölye | 250-400A | Kompakt güç |
| AVM perakende kat | 25-63A (aydınlatma) + 400A (güç) | Aydınlatma + kompakt |
| Üretim tesisi MCC | 800-1600A | Orta akım güç |
| Hastane yedek beseme | 1600-2500A | Sandviç |
| Veri merkezi | 2000-4000A | Sandviç |
| Otel ana kolon | 2500-3200A | Sandviç |
| Yüksek bina kolon | 3000-5000A | Sandviç + ana dağıtım |
| Endüstriyel trafo çıkışı | 5000-6300A | Ana dağıtım |
Tesisin önümüzdeki 10 yıllık büyümesini hesaba katın. Bugün 1250A yeterliyse yatırımı 1600A busbar üzerinden yapın; T parça ekleme imkânı sayesinde gelecekteki büyümede sistemi sökmeye gerek kalmaz. Karsen keşif sırasında bu büyüme senaryosunu da değerlendiriyoruz.
Karsen'de Sık Tüketilen Bemis Ürünleri
Karsen Elektrik olarak günlük talep gören standart serileri stokta bulundurur:
- Aydınlatma busbar 25-63A, 3F+N+E (depo armatür hattı)
- Kompakt güç busbar 250-630A bakır
- 1000-1600A orta akım busbar (MCC besleme)
- T parça, redüksiyon ve son kapak aksesuar setleri
- CEE 16A / 32A / 63A fiş ve pano prizleri
Sandviç ve ana dağıtım (2000A üzeri) sistemler Bursa Bemis tesisinden 5-10 iş günü içinde özel ölçü ile temin edilir. Karsen + Bemis teknik ekibi keşif desteği sağlar; pano çıkış noktası, kat geçişleri ve T besleme yerleri birlikte planlanır.
Akım kapasitesi, hat uzunluğu, faz tipi ve montaj ortamını paylaşın — Karsen + Bemis teknik ekibi keşif desteğiyle aynı gün ön teklif gönderelim.
