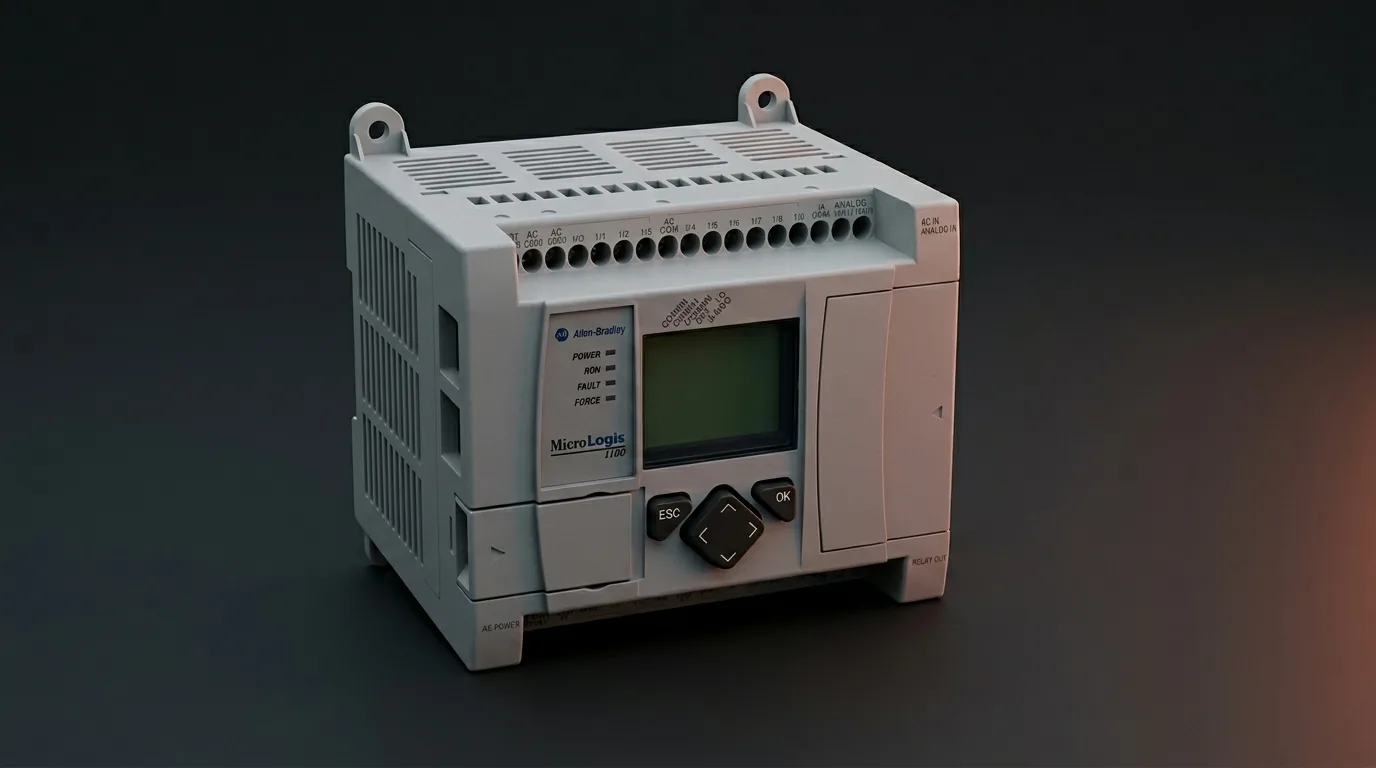

Rockwell Automation'ın Allen-Bradley markası; ControlLogix 5580 ile büyük ölçekli süreç otomasyonunu, CompactLogix 5380 ile orta ölçekli makine kontrolünü karşılar. Her iki platform da Studio 5000 Logix Designer ortamında programlanır ve EtherNet/IP üzerinden PowerFlex sürücülerle sorunsuz entegrasyon sağlar. PLC seçim rehberi yazımızda farklı marka karşılaştırmasına da bakabilirsiniz.
ControlLogix ve CompactLogix Serisi
| Model | I/O Kapasitesi | İşlemci | Kullanım Alanı |
|---|---|---|---|
| ControlLogix 5580 (L83E) | 128.000 I/O noktası | Çift çekirdek, 40 MHz | Büyük süreç, petrokimya |
| ControlLogix 5570 (L73) | 128.000 I/O noktası | Tek çekirdek | Otomotiv, çelik |
| CompactLogix 5380 (L306ER) | 256 I/O noktası | Entegre EtherNet/IP | Makine OEM, paketleme |
| CompactLogix 5370 (L33ER) | 256 I/O noktası | EtherNet/IP | Küçük makine kontrolü |
| Micro850 (2080-L50E) | 90 I/O noktası | Entegre USB programlama | Basit makine, standalone |
Studio 5000 Logix Designer
Allen-Bradley PLC'lerin tüm programlama işlemleri Studio 5000 Logix Designer ortamında gerçekleştirilir. IEC 61131-3 uyumlu Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC) ve Structured Text (ST) dilleri desteklenir. Siemens S7-1200 PLC ile karşılaştırmak için ilgili yazımıza bakabilirsiniz.
- Add-On Instructions (AOI): Tekrar kullanılabilir fonksiyon blokları — makine OEM'leri için standart kütüphane oluşturma
- Produced/Consumed Tags: PLC'ler arası doğrudan etiket paylaşımı — ayrı mesajlama gerekmez
- Motion kontrol: CIP Motion protokolü ile Kinetix servo sürücü entegrasyonu — koordineli çok eksenli hareket
- Simülasyon: Emulate 5000 yazılımıyla fiziksel donanım olmadan test imkânı
EtherNet/IP Ağ Yapısı
Allen-Bradley ekosisteminin temel ağ protokolü EtherNet/IP'dir. Standart Ethernet altyapısı üzerinde CIP (Common Industrial Protocol) çalıştırarak deterministik I/O tarama ve mesajlaşma sağlar. Delta PLC ve HMI entegrasyonu için open protokol desteği karşılaştırmasına bakabilirsiniz.
- I/O tarama (Class 1): Implicit messaging — her scan döngüsünde otomatik güncelleme
- Mesajlaşma (Class 3): Explicit messaging — istek tabanlı okuma/yazma
- Device Level Ring (DLR): Halka topoloji — tek kablo kopmasında kesintisiz çalışma
- Linear/Star: Standart switch ile yıldız veya doğrusal topoloji desteği
ControlLogix kurulumlarında ayrı bir Güvenlik (Safety) denetleyicisi (1756-L7SP) ekleyerek SIL 2 / PLd seviyesinde güvenlik fonksiyonları aynı şase üzerinde çalıştırılabilir. Bu sayede ayrı güvenlik PLC yatırımı gerekmez.
PowerFlex Sürücü Entegrasyonu
- PowerFlex 525: Kompakt AC sürücü, 0,4–22 kW — makine OEM'leri için EtherNet/IP ile hız/tork kontrolü
- PowerFlex 755: Yüksek performanslı sürücü, 0,75–1500 kW — vektör kontrolü, encoder geri besleme
- Kinetix 5700: Servo sürücü sistemi — çok eksenli koordineli hareket, CIP Motion
- DriveLogix: PowerFlex 755T içine gömülü Logix denetleyici — ayrı PLC gerekmez
Sürücü entegrasyonunu daha iyi anlamak için Danfoss FC sürücü ve VFD frekans sürücüsü seçim rehberi yazılarımıza da bakabilirsiniz.
ControlLogix, CompactLogix veya PowerFlex sürücü ihtiyacınızı paylaşın; fiyat ve stok bilgisi verelim.
